蒸发式冷凝器由冷却管组、给水设备、通风机、挡水板和箱体等部分组成。冷却管组为无缝钢管弯制成的蛇形盘管组,装在薄钢板制成的长方形箱体内。箱体的两侧或顶部设有通风机,箱体底部兼作冷却水循环水池。

换热器的安装要点 （1）热交换器应以大工作压力的1.5倍做水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；热水部分应不低于0.4MPa。在试验压力下，保持10min压力不降。 （2）管壳式换热器前端应留有抽卸管束的空间，即其封头于墙壁或屋顶的距离不得小于换热器的长度，设备运行操作通道净宽不宜小于0.8m。 （3）各类阀门和仪表的安装高度应便于操作和观察。 （4）加热器上部附件（一般指安全阀）的高点至建筑结构低点的垂直净距应满足安装检测的要求，并不得小于0.2m。

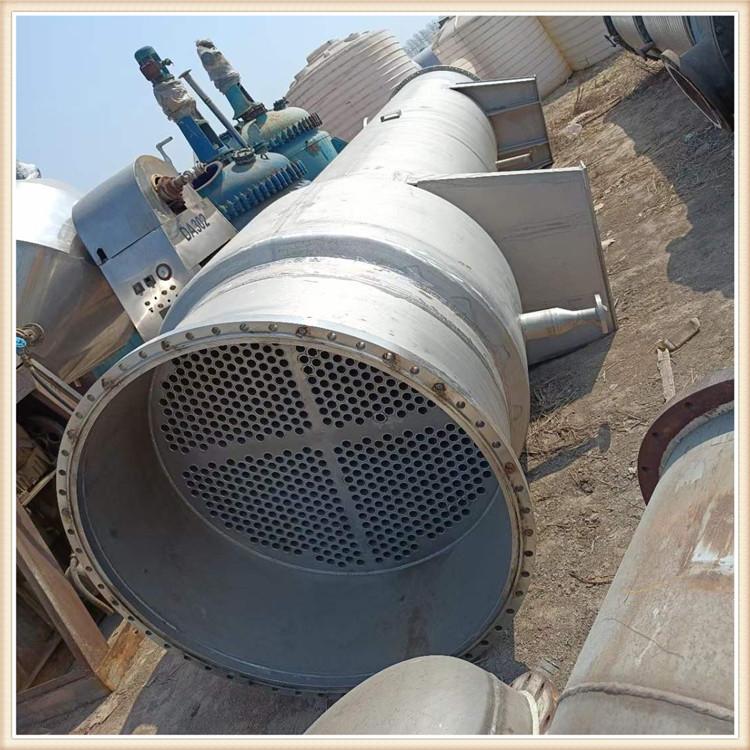

二手无缝管冷却器回收

管壳式换热器由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。壳体多为圆筒形，内部装有管束，管束两端固定在管板上。进行换热的冷热两种流体，一种在管内流动，称为管程流体；另一种在管外流动，称为壳程流体。为提高管外流体的传热分系数，通常在壳体内安装若干挡板。挡板可提高壳程流体速度，迫使流体按规定路程多次横向通过管束，增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑，管外流体湍动程度高，传热分系数大；正方形排列则管外清洗方便，适用于易结垢的流体。

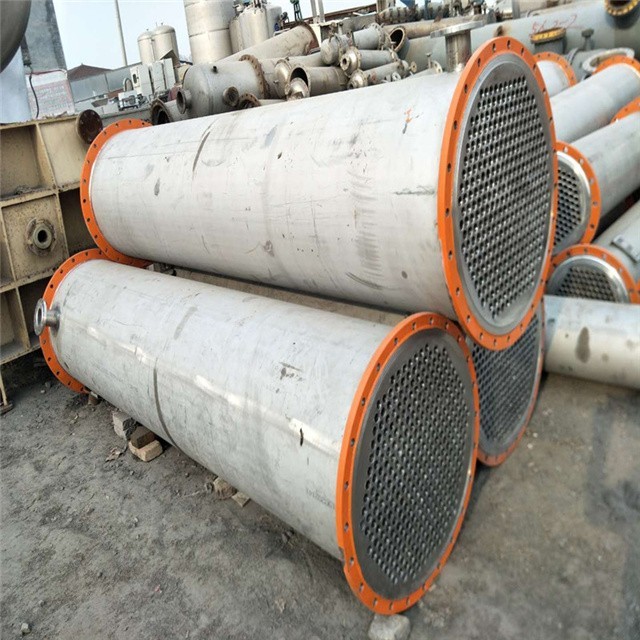

二手无缝管冷却器回收

选用要点： 1.根据已知冷、热流体的流量，初、终温度及流体的比热容决定所需的换热面积。初步估计换热面积，一般先假定传热系数，确定换热器构造，再校核传热系数K值。 2.选用换热器时应注意压力等级，使用温度，接口的连接条件。在压力降，安装条件允许的前提下，管壳式换热器以选用直径小的加长型，有利于提高换热量。 3.换热器的压力降不宜过大，一般控制在0.01～0.05MPa之间； 4.流速大小应考虑流体黏度，黏度大的流速应小于0.5～1.0m/s；一般流体管内的流速宜取0.4～1.0m/s；易结垢的流体宜取0.8～1.2m/s。 5.高温水进入换热器前宜设过滤器。 6.热交换站中热交换器的单台处理和配置台数组合结果应满足热交换站的总供热负荷及调节的要求。在满足用户热负荷调节要求的前提下，同一个供热系数中的换热器台数不宜少于2台，不宜多于5台。

二手冷凝器、冷凝器种类： 蒸汽冷凝器：蒸汽冷凝器这种冷凝常应用于多效蒸发器末效二次蒸汽的冷凝，保证末效蒸发器的真空度。喷淋式冷凝器，冷水从上部喷嘴喷入，蒸汽从侧面进入，蒸汽与冷水充分接触后被冷凝为水，同时沿管下流，部分不凝汽体也可能被带出； 充填式冷凝器，蒸汽从侧管进入后一上面喷下的冷水相接触冷凝器里面装了满了瓷环填料，填料被水淋湿后，了冷水与蒸汽的接触面积，蒸汽冷凝成水后沿下部管路流出，不凝气体同上部管路被真空泵抽出，以保证冷凝器内一定的真空度； 淋水板或筛板冷凝器，目的是冷水与蒸汽的接触面积。混合式冷凝器具有结构简单，传热效率高等优点，腐蚀性问题也比较容易解决。

节水、节能，更加环保，运行费用低。冷凝器采用潜热换热的方式，不仅提高了换热效率，还节约了设备的运行需水量。而冷凝器的结构整合，除了省略了冷却水从冷却塔到凝汽器的传输环节，节约了循环水的用水量之外，还有效地降低了水泵的输出功率，从而达到节能降耗的效果。设备运行因省去了冷却塔，避免了因大量用水产生的水处理问题，这与节水、节能因素一起构成了运行成本节约因素。

卧式和立式冷凝器,二者除安放位置和水的分配不同外,水的温升和用水量也不一样。立式冷凝器的冷却水是重力沿管内壁下流,只能是单行程,故要得到足够大的传热系数K,就必须使用大量的水。而卧式冷凝器是用泵将冷却水压送到冷却管内,故可制成多行程式冷凝器,且冷却水可以得到足够大的流速和温升(Δt=4~6℃)。所以卧式冷凝器用少量的冷却水就可以得到足够大的K值。但过分地加大流速,传热系数K值不多,而冷却水泵的功耗却显著增加,所以氨卧式冷凝器的冷却水流速一般取1m/s左右为宜,氟利昂卧式冷凝器的冷却水流速大多采用1.5~2m/s。
