空心桨叶干燥机 空心桨叶干燥机是一种以热传导为主的卧式搅拌型干燥机。因内部空心的搅拌叶片形似于船桨，固称之为空心桨叶干燥机。桨叶干燥机国外已经开发多年，这种机型在国外已开发出双轴和四轴两种结构、多个规格的系列产品。桨叶干燥机早由德国开发成功，之后日本引进了该项技术，并进行了改进，开发了双轴和四轴两种结构、十多种规格的系列产品。由于该设备干燥时所需热量是依靠热传导间接加热，因此干燥过程只需少量的气体以带走湿分，这就极大地减少了被气体带走的这部分热量的损耗，提高了热量的利用率，力度干燥空心桨叶干燥机是一种节能型干燥设备。它适合颗粒状及粉末物料的干燥，对膏状物料也能顺利的进行干燥。

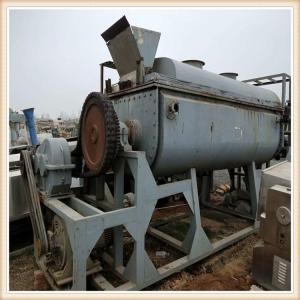

二手桨叶式干燥机

桨叶干燥机环境污染小： 不使用携带空气，粉尘物料夹带很少。物料溶剂蒸发量很小，便于处理。对有污染的物料或需回收溶剂的工况，可采用 闭路循环。

桨叶干燥机系统造价低： 单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小。就极大地减少了建筑面积及建筑空间。

主要特点 1、浆叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，对浆状物料蒸发1kQ水仅需1．2kg水蒸汽。 2、浆叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，缩短了处理时间，设备尺寸变小。就极大地减少了建筑面积及建筑空间。 3、处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。常用介质有：水蒸汽、导热油、热水、冷却水等。既可连续操作也可间歇操作，可在很多领域应用。 4、环境污染小：不使用携带空气，粉尘物料夹带很少。物料溶剂蒸发量很小，便于处理。对有污染的物料或需回收溶剂的工况，可采用闭路循环。 5、操作费用低：该设备正常操作，无需专人值守。低速搅拌及合理的结构。磨损量小，维修费用很低。 6、操作稳定：由于楔型浆叶特殊的压缩――膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯度很小，从而保证了工艺的稳定性。

二手桨叶式干燥机

中文名 空心桨叶干燥机 外文名 Hollow blade drier 释 义 以传导为主的卧式搅拌型干燥机 特 点 节能，传导系数大，热效率高 优 点 结构紧凑 工作原理 桨叶式干燥机是一种以传导为主的卧式搅拌型干燥机。主体结构为带有夹套的W型壳体内装有成对的空心低速回转中空轴，轴上焊有若干搅拌叶片，夹套和空心搅拌叶片，其内均通以热载体，两种加热面同时对物料加热。热载体通常从干燥机中部送入，通过呈搅拌状态的物料层表面，从另一侧排出。 空心轴上密集排列着楔形中空桨叶，热介质经空心轴流经桨叶。单位有效容积内传热面积很大，热介质温度从-40~320°C，可以是水蒸气，也可以是液体型：如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料，热量损失仅为通过器体保温层向环境的散热。楔形桨叶传热面具有自清洁功能，物料颗粒与楔形面的相对运动产生洗刷作用，能够洗刷掉楔形面上的附着物料，使运动中一直保持着清洁的传热面 。 主要特点 1、物料滞留时间可调，可处理高含水物料，也能获得极低含水物料； 2、典型传导干燥方式，节能，传导系数大，热效率高； 3、因所需热量全部由空心叶片和夹套供给，为降低排气湿度，补充少量热空气即可，粉尘夹带低，尾气易处理，不需除尘等辅助设备。 4、桨叶具有自洁能力。桨叶相向旋转，叶片的两个斜面反复搅拌、压缩、松弛并推进物料，使页面具有独特的自洁能力，加热面不断获得更新，也使桨叶干燥机的传热系数高于其他任何传导干燥方式。

应用领域 盘式干燥机是在间歇搅拌传导干燥器的基础上，综合了一系列先进技术，经过不断改进而研制开发的一种多层固定空心加热圆形载料盘、转耙搅拌、立式连续的以热传导为主的干燥设备。这种干燥过程，就是将载热体通入各层空心圆盘内，以热传导的方式间接加热盘面上所放置的湿物料，在转动耙叶的刮耙作用下，使不断移动翻滚的物料内的湿份在操作温度下蒸发，其蒸汽随设备尾气排出，从而在设备底部连续地获取合格的干燥成品。近年来，许多国家将其广泛应用于化工、染料、农药、塑料、医药及食品等领域，在使用中不断改进提高。它与传统干燥设备相比，具有热效率高、能耗省、干燥均匀、产品质量好、占地小、附属设备少、污染少、生产连续、操作方便和适用范围广等优点。因而在干燥技术中有其广阔的发展前景，引起越来越多人的重视和研究。根据产品性能、干燥要求和处理量大小，盘式干燥机采用了主轴无级调速、手动调节圆盘加料器调节套高度，控制各层加热盘温度分布，末期冷却降温等一系列措施，充分发挥了盘式连续干燥机的优越性能。 工作原理 湿物料自加料器连续地加到干燥器上部*层干燥盘上，带有耙叶的耙臂作回转运动使耙臂作回转运动使耙叶连续地翻抄物料。物料沿指数螺旋线流过干燥盘表面，在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在大干盘上物料向里移动并从中间落料口落如下一层小干燥盘中。大小干燥盘上下交替排列，物料得以连续地流过整个干燥器。中空的干燥盘内通入加热介质，加热介质形式有饱和蒸汽、热水、导热油和高温熔盐，加热介质由干燥盘的一端进入，从另一端导出。已干物料从后一层干燥盘落到壳体的底层，后被耙叶移送到出料口排出。湿份从物料中溢出，由设在顶盖上的排湿口排出，真空型盘式干燥器的湿气由设在顶盖上的真空泵口排出。从底层排出的干物料可直接包装。通过配加翅片加热器、溶剂回收冷凝器、袋式除尘器、干料返混机构、引风机等辅机，可提高其干燥的生产能力，干燥膏糊状和热敏性物料，可方便地回收溶剂，并能进行热解和反应操作。 特点及经济性 1.连续运行，热效率高。盘式连续干燥机以传导传热方式进行干燥，干燥过程中干燥器内只通入极少量（或不通入）空气，其尾气携带量很少，故其热效率可达65%以上。 2.动力消耗低、噪音小。由于干燥过程中料层很薄，主轴转速低，物料传送系统所需的功率小，电耗很少，其全套干燥装置动力消耗仅是对流方式传热装置动力消耗的1/5~1/7，且噪音很小。 3.物料受热均匀，干燥时间短。由于干燥过程中物料在干燥盘中沿阿基米德螺线运动轨迹翻滚前进，物料所走路程为干燥盘半径的5倍，且逐层下落，因此物料接触加热盘面时间基本相同，受热很均匀。 4.物料损失小、环境保护好。 5.干燥能力大。 6.设备密闭连续操作，工人劳动强度低。 7.干燥介质可利用废热锅炉所产生蒸汽，从而节省了大量的燃煤。 8.产品质量稳定。
